告別繁瑣接線與數據孤島：簡形JX2202 變壓器測試系統的數字化革新
2025.08.05

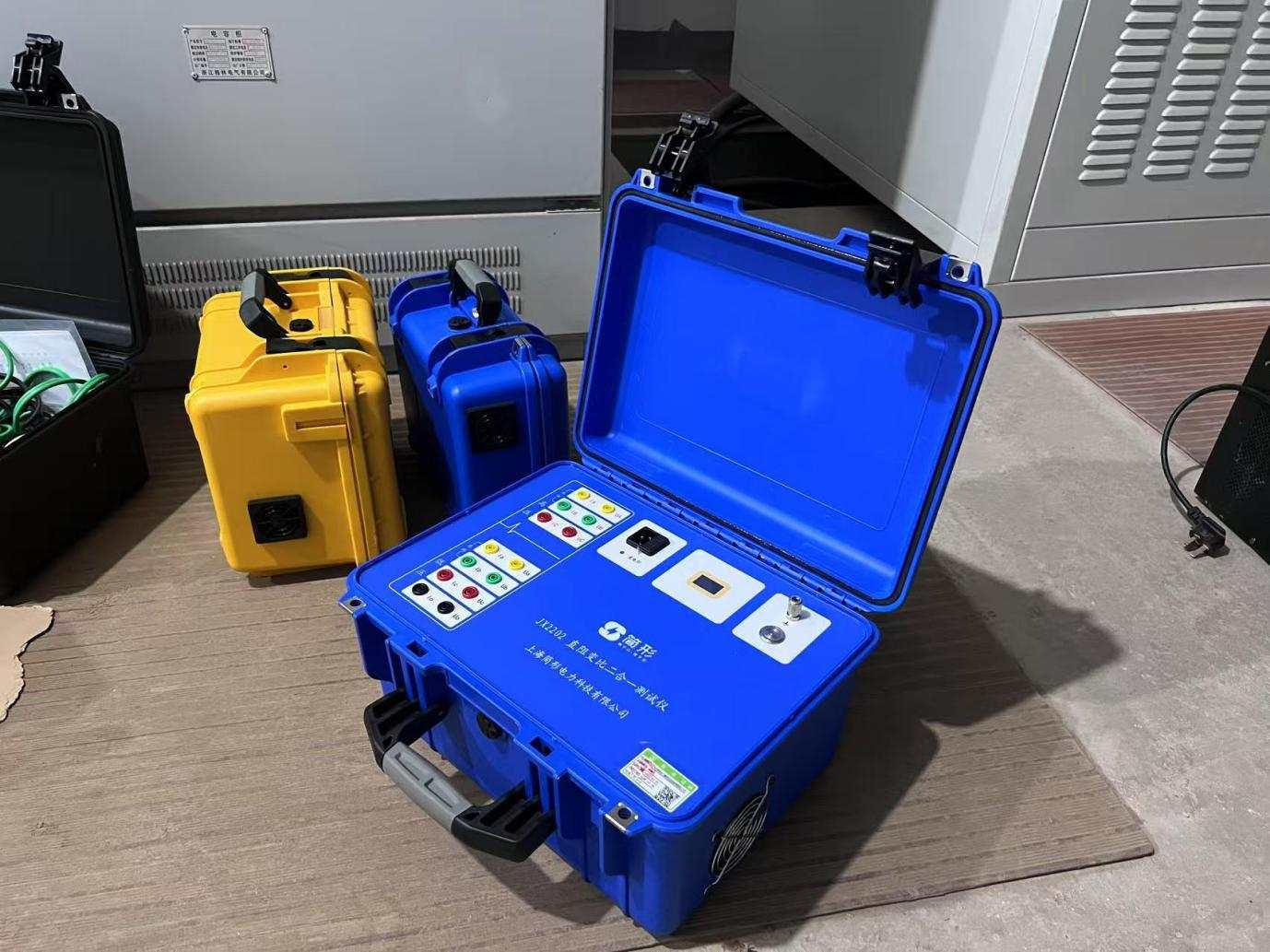

在電力系統的日常運維中，變壓器作為核心設備，其直流電阻與變比測試是保障電網穩定的關鍵環節。傳統測試模式下，運維人員需攜帶兩個獨立儀器，反復拆接測試線，不僅耗時費力，還易因人為操作誤差影響數據準確性。上海簡形電力研發的 JX2202 二合一配電變壓器測試系統，以 “一次接線雙項測試 + 云端數據管理” 的創新方案，重新定義了變壓器檢測的效率與精準度標準。
全場景適配的運維利器
在變電站檢修現場，傳統測試往往需要兩組人員配合：一組負責直阻測試儀接線調試，另一組準備變比測試設備，僅接線環節就需耗費 30 分鐘以上。而 JX2202通過一體化設計，高壓側 A/B/C 與低壓側 a/b/c 端子一次連接即可完成兩項測試，直接減少 50% 的接線操作量。其 20A 標準輸出電流能輕松應對配網變壓器低壓線圈的極低阻值測量，±(0.2% 讀數 + 2 個字) 的準確度確保數據可靠。
對于野外配電臺區檢修，儀器的 7.8AH 大容量鋰電池提供了持久續航保障，-10℃~50℃的寬溫工作范圍適配各種惡劣環境。運維人員通過手機 APP 藍牙連接，站在變壓器旁即可完成參數設置與測試啟動，告別了傳統儀器操作面板復雜難懂的困擾。
在新變壓器出廠檢測場景中，該系統支持三相 Yn、Y/D 等多種繞組類型測試，自動計算三相不平衡率，變比測試覆蓋 0.9~1000 的寬量程，準確度高達 ±(0.1% 讀數 + 2 個字)，完全滿足批量生產的精密檢測需求。測試完成后數據即時保存，避免了人工記錄可能出現的筆誤。在某變壓器制造廠的流水線上，JX2202云端系統可與工廠 MES 系統對接，每臺產品的直阻偏差、變比誤差等關鍵指標自動錄入質量追溯系統，當檢測數據超出閾值時即時觸發報警，有效攔截不合格品流入市場。檢測報告附帶電子簽章與唯一二維碼，客戶掃碼即可驗證產品檢測全過程數據。
在光伏電站批量檢測場景中，分布式逆變器配套變壓器的密集布局對檢測效率提出極高要求。某大型工商業光伏電站采用 JX2202 系統后，單日檢測量從傳統模式的 15 臺提升至 40 臺。儀器結合藍牙無線操控功能，工作人員可在配電室或者戶外箱變站立操作儀器，改善了在高溫高熱情況下，人蹲在地上操控儀器試驗的不適感。所有數據支持對接至云端光伏電站管理平臺，自動生成單臺設備檢測報告，為電站并網驗收提供完整數據支撐。
云端存儲構建數據管理閉環
JX2202 的核心優勢在于構建了從測試到數據應用的完整鏈路。儀器支持試驗數據云端存儲，每次測試完成后，數據自動同步至云端數據庫，徹底解決了傳統紙質記錄易丟失、U 盤拷貝易感染病毒的問題。運維人員通過 APP 即可查詢歷史記錄，按測試日期、站點名稱、試品編號等多維度篩選數據，大幅提升數據檢索效率。
在數據應用層面，系統內置標準化報告模板，可直接生成 PDF 格式檢測報告，支持導出至電力管理系統。這一功能在電網迎峰度夏等關鍵時期尤為重要，管理人員通過云端數據看板能實時掌握各變壓器健康狀態，為負荷調整提供科學依據。某電力公司使用該系統后，變壓器檢測報告生成時間從 4 小時縮短至 15 分鐘，數據追溯效率提升 80%。
技術創新驅動運維升級
儀器搭載嵌入式 FreeRTOS 操作系統與 M4 架構處理器，確保測量實時性與操作流暢性的完美平衡。自動換相功能實現三相繞組無人值守測試，鐵芯與繞組材料參數預設功能簡化了不同類型變壓器的測試配置。接地保護設計與故障自動報警機制，則為現場操作提供了多重安全保障。
上海簡形電力提供的終身維護服務（電池除外）更解除了用戶后顧之憂。從城市變電站到偏遠臺區，JX2202 以 “精于心?簡于形” 的設計理念，將變壓器測試從繁瑣的體力勞動轉變為高效的數字化作業，成為電力運維智能化轉型的重要推手。
這款集精準測量、智能操作、云端管理于一體的測試系統，正重新定義行業標準，讓每一次變壓器檢測都成為電網安全的堅實保障。
